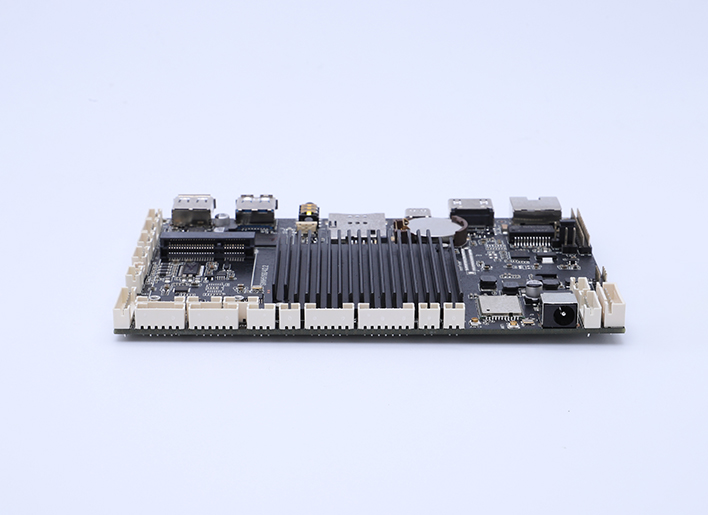

SWH-5190 AIoT高性能智能主板

產品優勢：

　　強力核心，運行流暢

　　Rockchip RK3399

　　Android 7.1

　　DDR3 2GB-4GB

　　eMMC 8GB-32GB

　　4核ARM Mali-T864

　　六核“服務器級”處理器

　　六核64位(雙Cortex-A72大核 +四Cortex-A53小核 )

　　主頻最高1.8G

　　支持多種智能技術

　　支持人臉識別、語音識別、視

　　覺分析、3D渲染及大數據分析

　　等智能技術

　　接口豐富

　　4路視頻輸出可選：HDMI、LVDS、

　　eDP(選配)、MIPI(選配)

　　支持雙屏顯示

　　2路USB 2.0接口

　　4路USB 3.0接口

　　5路串口，覆蓋TTL、RS232、RS485

　　4路GPIO 接口

下載規格書

典型應用

正面接口

反面接口

產品優勢

強力核心，運行流暢

Rockchip RK3399
Android 7.1
DDR3 2GB-4GB
eMMC 8GB-32GB
4核ARM Mali-T864

六核“服務器級”處理器

六核64位（雙Cortex-A72大核 +四
Cortex-A53小核）
主頻*高1.8G

支持多種智能技術

支持人臉識別、語音識別、視
覺分析、3D渲染及大數據分析
等智能技術

接口豐富

4路視頻輸出可選：HDMI、LVDS、
eDP（選配）、MIPI（選配）
支持雙屏顯示
2路USB 2.0接口
4路USB 3.0接口
5路串口，覆蓋TTL、RS232、RS485
4路GPIO 接口

規格參數

主要性能指標

CPU: Rockchip RK3399
六核64位（雙Cortex-A72大核 +四 Cortex-A53小核）*高1.8G
內存: DDR3 2GB（選配4GB）?
存儲: eMMC 8GB（選配16GB/32GB）注：支持TF/USB拓展?
GPU: 4核ARM Mali-T864?
解碼分辨率: 支持4K H.265 解碼?

操作系統

操作系統: Android 7.1?

多媒體支持

媒體格式: 支持MPEG1/MPEG2/MPEG4/H.264/WMV/MKV/TS/FLV等視頻格式
支持JPG/JPEG/BMP/PNG等圖片格式
支持MP3/ACC等音頻格式

基本接口

電源接口: 電源插座×1，PH2.54mm6P，12V+5V 支持開關電源
電源插座×1，PH2.0mm4P，12V
DC×1，5.5*2.1/2.5mm母座，12V
視頻輸出接口: LVDS×1，雙排針2.0mm30P，輸出 3.3V/5V/12V，雙通道，*大支持1080P 60Hz
HDMI×1，HDMI Type-A，輸出 HDMI2.0 ，*大支持4K 60Hz
（選配）eDP×1，F(xiàn)PC0.5mm30P，輸出 3.3V，兩通道，*大支持1080P 60Hz
（選配）MIPI×1，立式FPC0.5mm40P，輸出 3.3V，四通道，*大支持1080P 60Hz
注：和LVDS 輸出共用一路信號
音頻輸出接口: 功放×2，PH2.0mm4P*1?
網絡接口: 以太網×1，RJ45，100M/1000M
Wi-Fi×1，2.4G&5G，802.11b/g/n/ac
藍牙×1，Bluetooth 4.1
支持4G網絡（選配數據模塊），MINI PCI-E 52P
USB接口: USB3.0×2，USB Type-A*1&USB Type-C*1
USB2.0×4，USB Type-A*1&PH2.0mm4P*2&PH2.0mm5P*1
注：USB默認HOST，其中一路Type-C支持OTG，一路PH2.0和4G模塊共用
背光接口: BL×1，PH2.0mm6P，12V，支持ON/OFF和PWM調光?
紅外接口: IR×1，3.3V，PH2.0mm7P，支持雙色LED指示燈及按鍵輸入?
功能擴展口: RS485×1，PH2.0mm6P*1
RS232×2，PH2.0mm6P*1
TTL×2，PH2.0mm4P*1&PH2.0mm6P*1
注：其中一路TTL與RS485共用一個插座
GPIO×4，PH2.0mm6P*1，1.8V
TF卡: TF卡座×1，MicroSD，128GB?

附加功能

RTC實時時鐘: RTC實時時鐘?
看門狗復位: 內部看門狗，異常自動恢復?

電氣指標

電源輸入: 電源插座×1，PH2.54mm6P，12V+5V 支持開關電源
電源插座×1，PH2.0mm4P，12V
DC×1，5.5*2.1/2.5mm母座，12V

*以上所列參數、圖片及說明僅供參考，如有變動，恕不另行通知。本文檔*終解釋權歸南京欣威視通信息科技股份有限公司所有。
